[MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

Image 1 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

La Freebox. Troisième.

MAJ : 5 mois après, nous avons fini par recevoir le gamepad. L’occasion de le rajouter dans cet article.

Après le boîtier Serveur et le boîtier Player, nous allons nous intéresser aux accessoires de la Freebox Révolution. Ces derniers — par leurs fonctions — font autant partie de l’offre que les deux box. Il s’agit des nouveaux boîtiers CPL et de la télécommande. La manette de jeu n’a pas pu être analysée, car Free ne l’a pas encore envoyée aux utilisateurs.

Image 2 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

Les boîtiers CPL

Les nouveaux boîtiers CPL sont presque identiques aux modèles de la seconde génération : assez compacts, ils passent à une robe noire pour la nouvelle version et — bonne nouvelle — sont associés en usine. Ce dernier point permet en fait aux appareils de fonctionner dès le branchement : pas besoin de jumeler les boîtiers.

Image 3 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

A l’intérieur

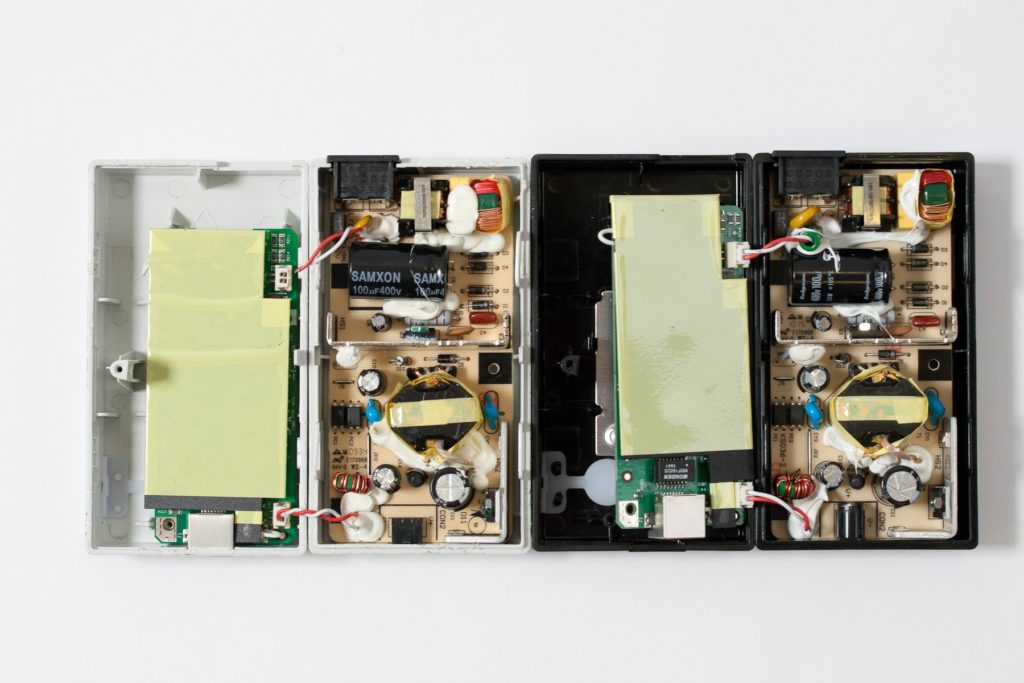

Une fois ouverts, les deux boîtiers sont encore très proches : la partie qui alimente la Freebox, à droite, ne change pratiquement pas, la seule différence étant la forme du connecteur d’alimentation — en bas dans la partie de droite — qui a été modifiée.

Image 4 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

Une puce Intellon

Dans les anciens boîtiers (gris), on trouve une puce Intellon INT6400A1G. La puce est un contrôleur CPL de troisième génération, capable d’atteindre 200 mégabits/s en HomePlug AV et de chiffrer les transferts en AES 128 bits. C’est la puce la plus couramment utilisée dans les adaptateurs CPL sortis en 2010.

Image 5 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

La partie CPL

Le PCB de la partie CPL du boîtier.

Image 6 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

Une puce Atheros

La puce utilisée pour le CPL est une Atheros INT6400A1G. La même référence que la puce Intellon ? Oui, car Atheros a racheté Intellon en 2009 et a gardé les références. Les fonctions sont identiques : CPL à 200 mégabits/s, chiffrement en AES 128 bits, etc.

Image 7 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

La seconde puce Atheros

Seconde partie de la plateforme d’Atheros, la INT1400 est la puce qui va effectuer la liaison entre le réseau électrique et le PHY INT6400, le véritable contrôleur. L’INT1400 fait la conversion entre les DAC et les ADC de la puce INT6400 et les fréquences envoyées sur le réseau.

Image 8 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

Une mémoire cache

Comme cache pour le contrôleur CPL, Free utilise une puce EtronTech de SDRAM à 166 MHz. La puce a une capacité de 128 mégabits, soit 16 Mo, et est interfacée sur un bus 16 bits.

Image 9 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

Une puce Ethernet 100 mégabits/s

Comme toujours avec les adapteurs à « 200 mégabits/s », n’espérez pas dépasser les 100 mégabits/s : la puce qui effectue la liaison entre le contrôleur CPL et votre ordinateur limite à 100 mégabits/s. C’est ici une puce SMSC 8710A qui est utilisée, un modèle « Fast Ethernet » assez classique et capable de croiser automatiquement les câbles Ethernet s’ils ne le sont pas.

Image 10 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

La télécommande

La fameuse télécommande. Dessinée par Starck, elle est bien plus esthétique que celle de l’ancien modèle de Freebox, et surtout plus sobre.

Image 11 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

La télécommande, ouverte

Une fois ouverte, on remarque les boutons, l’emplacement pour les trois piles AAA et une pièce en métal qui sert à alourdir artificiellement la télécommande, pour améliorer la prise en main.

Image 12 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

Vers le PCB

La plaque intégrant les boutons est fixée au cadre avec trois vis.

Image 13 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

Un PCB minuscule

Le PCB de la télécommande est minuscule (en vert), les deux pièces en métal ne sont pas des antennes mais les contacts pour les piles.

Image 14 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

Le PCB

Le PCB a été fait pour la Freebox et est assez simple. Comme prévu, pas d’infrarouge, la télécommande se limite à une communication par radio.

Image 15 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

Le gyroscope et l’accéléromètre

Les deux puces sur cette image (PY410A et R82CX) sont a priori les puces qui gèrent l’accéléromètre et le gyroscope de la télécommande. A priori car nous n’avons pas pu trouver d’informations sur le fournisseur des puces et leurs caractéristiques exactes. Rappelons que le gyroscope permet de définir une position dans l’espace, indépendamment du mouvement, alors que l’accéléromètre mesure uniquement les mouvements de l’appareil. Un exemple simple pour comprendre la différence est celui d’une personne tenant la télécommande qui tourne en utilisant une chaise de bureau. L’accéléromètre ne détectera pas le mouvement de rotation, le gyroscope le prendra par contre en compte.

MAJ : le gyroscope est un modèle LPY410AL de chez ST-Micro.

Image 16 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

Une puce ZigBee

La CC2530 est une puce ZigBee de chez Texas Instrument. C’est la même que la puce utilisée dans la Freebox Player et elle permet une liaison radio entre les deux boîtiers, ce qui permet de commander la Freebox à travers les obstacles, contrairement à une liaison infrarouge. Il est techniquement possible de proposer des télécommandes universelles en ZigBee, mais elles sont rares.

Image 17 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

La manette de la Freebox

La manette de la Freebox est proposée dans une boîte blanche avec une photo (floue) de l’objet.

Image 18 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

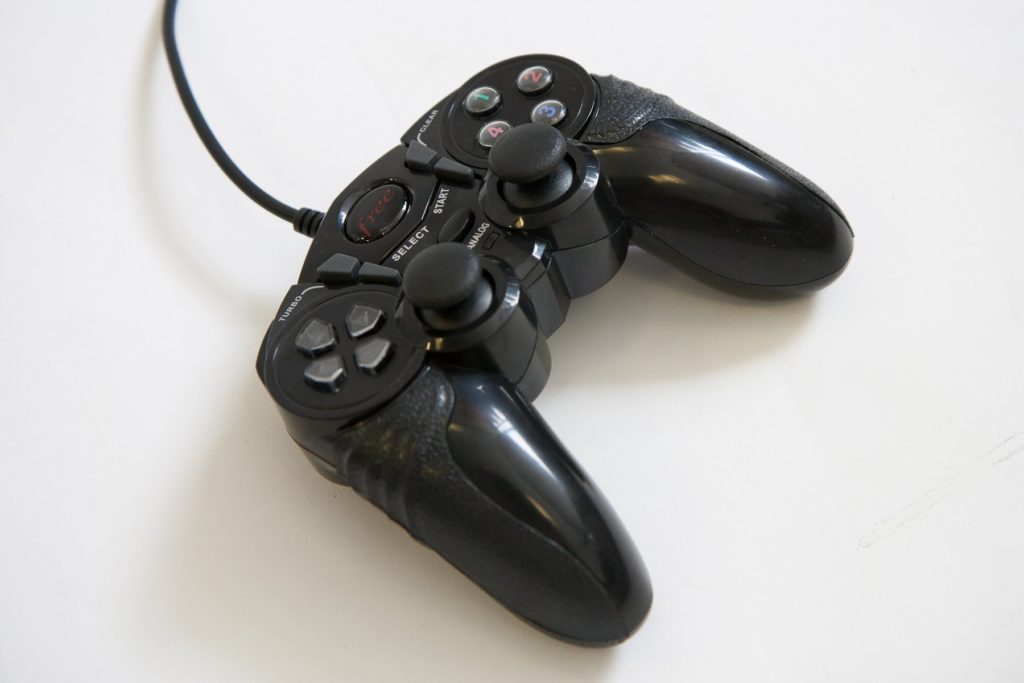

Les différents boutons

Complète, la manette est dotée de sticks analogiques, d’un moteur de vibration et de tous les boutons nécessaires. Le design est très proche des modèles OEM proposés en Chine et on peut supposer que Free achète un modèle de référence avant de placer son logo dessus.

Image 19 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

La manette, ouverte

On remarque les moteurs pour les vibrations au niveau des poignées. Le PCB reste très simple, peu chargé. La manette utilise un protocole de communication standard : la norme USB. Tous les systèmes d’exploitations qui reconnaissent les périphériques HID (Human Interface Devices) devraient pouvoir utiliser la manette de Free.

Image 20 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

Les moteurs de vibration

Les moteurs de vibration sont basés sur un moteur qui va faire tourner une masse répartie de façon asymétrique. Assez bizarrement, les moteurs ne sont pas identiques de chaque côté : on retrouve cinq poids d’un côté (sur la photo) et seulement trois de l’autre côté.

Image 21 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

Le PCB

Le PCB montre les points de contact pour les sticks analogiques et aussi la référence : BL-USB-262-B.

Image 22 : [MAJ] Freebox Revolution : les Freeplugs, la télécommande et le gamepad

La manette nue

La manette nue. Le contrôleur USB est a priori sous le rond noir au milieu du PCB. Nous n’avons pas réussi à retirer ce dernier. On remarque les zones de contact pour les différents boutons ainsi que les moteurs et les sticks analogiques. Avec cette manette, nous avons démonté tous les accessoires fournis avec la Freebox Révolution, en attendant le modèle V7 ou le boîtier femtocell…
