Connu pour ses produits pros, SuperMicro vend également des cartes mères gaming. Nous testons aujourd’hui la SuperO C9Z390-PGW, un modèle en Z390 pour les derniers Core d’Intel.
- Introduction
- Packaging et bundle
- Des ports PCIe et DIMM renforcés
- Deux ports M.2 refroidis
- L’étage d’alimentation
- Une connectique complète avec trois sorties vidéo
- Réseau : WiFi 802.11ac,Gigabit et même 10Gbit
- Du RGB stroboscopique
- Audio, USB et… le reste
- Le BIOS (CPU et RAM)
- Le BIOS (la suite)
- Températures @stock
- Températures OC (5 GHz)
- Conclusion
Introduction
Jadis cantonné au marché des serveurs et des stations de travail, le constructeur SuperMicro s’est depuis quelques temps déjà lancé sur le marché plus concurrentiel des cartes mères gaming via sa marque SuperO. Nous testons aujourd’hui l’un de ces modèles pour processeur Intel sur socket LGA 1151, la C9Z390-PGW.
Les caractéristiques de cette carte mère basée sur un chipset Z390 la destinent très clairement au très haut de gamme : en plus de ses quatre ports PCI-Express 3.0 16x, elle possède en effet deux connecteurs M.2, du WiFi intégré ou encore des contrôleurs Gigabit et, excusez du peu, 10 Gbps ! Mais les caractéristiques ne font pas tout : en visant le marché très haut de gamme, la SuperO C9Z390-PGW se doit d’être irréprochable tant au niveau de la stabilité que des fonctionnalités. Est-ce le cas ?
Configuration de test
| Carte mère | SuperO C9Z390-PGW |
| Processeur | Intel Core i9-9900K |
| Mémoire | G.Skill SniperX 2 x 8 Go DDR4-3400 CL16 |
| Refroidissement | Alphacool Eisbaer 280 CPU Noctua NT-H1 |
| Stockage | SSD PNY CS900 480 Go |
| Alimentation | Corsair HX750 |
Packaging et bundle
La boîte de la carte mère est très sobre et le packaging se limite au strict nécessaire : outre la carte mère, on découvre la plaque arrière, un petit livret, un badge, quatre câbles SATA, un CD de drivers, des stickers pour les câbles et les antennes WiFi et Bluetooth. Rien d’autre, mais le principal est là.
Des ports PCIe et DIMM renforcés

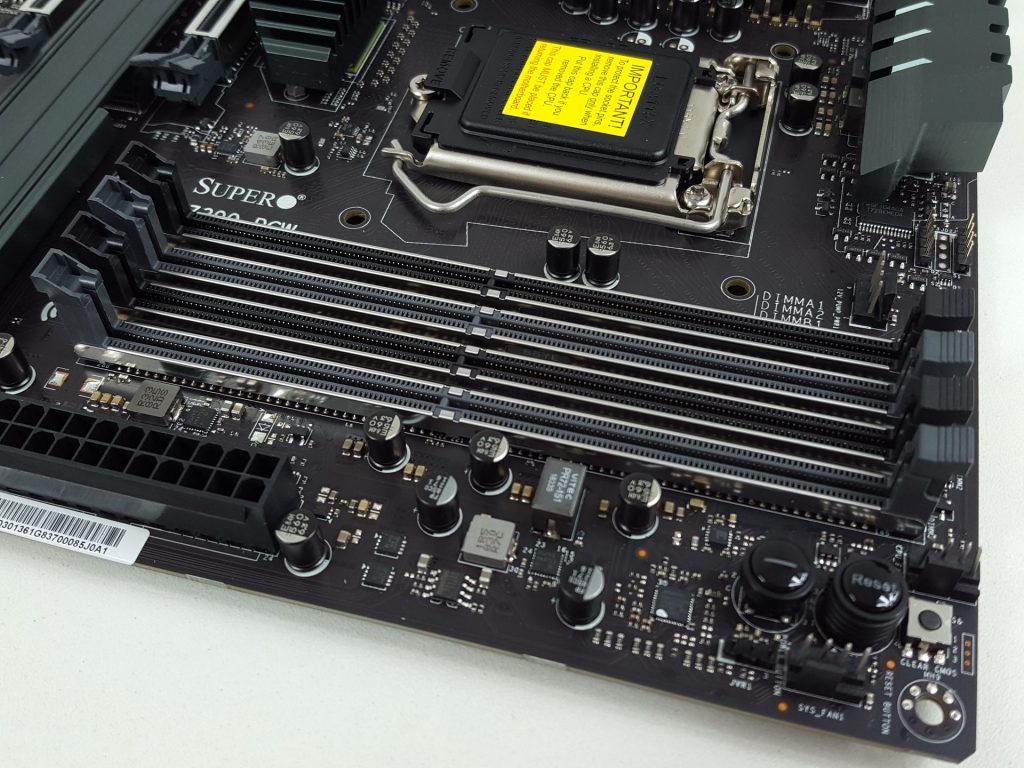

Grâce à un pont PEX8747, situé sous un petit radiateur entre le processeur et les ports d’extension, 16 lignes PCIe du processeur sont transformées en 32 lignes PCIe 3.0 afin d’y brancher les quatre ports PCIe 16x. Il sera donc possible de configurer ces ports en 16x/0/16x/0, 8x/8x/8x/8x, 16x/0/8x/8x ou 16x/8x/8x/0. Le port PCIe 1x restant est quant à lui interfacé sur le PCH. On notera au passage que les ports 16x ainsi que les connecteurs DIMM sont renforcés, un détail appréciable.
Deux ports M.2 refroidis
Les deux ports M.2 sont cachés sous deux radiateurs qui se chargeront de refroidir les SSD. Ces radiateurs, recouvert d’un pad thermique en contact avec le SSD, sont en contact avec le radiateur du chipset.
Le port du haut va toutefois se retrouver directement sous la carte graphique et à proximité du radiateur du pont PXE. Détail amusant, ce radiateur “haut” est plus chaud à cause de ce même pont PXE que celui du bas. Privilégiez donc le port du bas…
L’étage d’alimentation
Certaines cartes mères multiplient le nombre de phases de leur étage d’alimentation. Chez SuperMicro, on a plutôt choisi la qualité à la quantité !
La C9Z390-PGW possède en effet un étage d’alimentation à 6+2 phases (CPU+iGPU), utilisant côté CPU un contrôleur Primarion PXE1610 (associé à des Infineon TDA21232) et côté iGPU un contrôleur Primarion PXE1310 (associé à des Infineon TDA21240). Nous verrons plus tard si ce faible nombre de phases, non doublées, est suffisant : traditionnellement, on multiplie en effet le nombre de phases pour éviter une surchauffe des VRM…
La mémoire, moins gourmande que le reste, est quant à elle alimentée via un circuit dédié (un contrôleur 1-phase Primarion PXE1110 associé à un Infineon TDA21240).
Une connectique complète avec trois sorties vidéo
La connectique est relativement complète puisque l’on trouve à l’arrière trois ports USB 3.1 Gen2 Type-A, un port USB 3.1 Gen2 Type-C, deux ports USB 3.1 Gen1, les connecteurs audio, un connecteur PS/2 et surtout trois sorties vidéo (2x DisplayPort 1.2 et 1x HDMI 2.0a) compatibles 4K.
La carte mère possède en outre des connecteurs supplémentaires sur le PCB : un port COM, 2 ports USB 2.0, deux ports USB 3.1 Gen1 et un port USB 3.1 Gen2.
Réseau : WiFi 802.11ac,Gigabit et même 10Gbit
SuperMicro n’a pas fait les choses à moitié côté réseau puisque l’on trouve des contrôleurs WiFi 802.11ac, Ethernet Gigabit (Intel i219V) et même Ethernet 10Gbps grâce à un contrôleur Aquantia AQC107 ! Ce dernier pourra également fonctionner en 5Gbps, 2,5Gbps et 1Gbit.
Notez que ce contrôleur est surmonté d’un petit radiateur dédié qui se retrouve dans l’alignement du premier slot PCIe. Sa forme ne gênera toutefois pas l’insertion d’une carte graphique. Il s’agit en revanche d’une source de chaleur puisque nous avons mesuré une température au niveau du radiateur pouvant atteindre 56°C, alors que le contrôleur n’est même pas utilisé !
Du RGB stroboscopique
Que serait une carte mère gaming sans le traditionnel RGB ? Non ? Vraiment ? Et bien tant pis pour les récalcitrants, chez SuperMicro on aime le RGB, clignotant qui plus est. En théorie, il est possible de régler ces diodes de toutes les couleurs via le logiciel SuperOBooster du constructeur, mais il nous a été impossible de le lancer sur notre plateforme Windows 10 à jour. Cerise sur le gâteau, les diodes continuent à clignoter frénétiquement même lorsque l’ordinateur est éteint…
Audio, USB et… le reste
La C9Z390-PGW est dotée d’une partie audio de qualité basée sur un ALC 1220 et un TI OPA1612, le tout partiellement isolé sur un coin du PCB pour éviter toute interférence. Six ports SATA 6Gbps et deux ports U.2 complètent le tout. Notons enfin la présence de boutons Power et Reset sur la carte mère, et d’un classique afficheur à diodes pour le diagnostic.
Le BIOS (CPU et RAM)

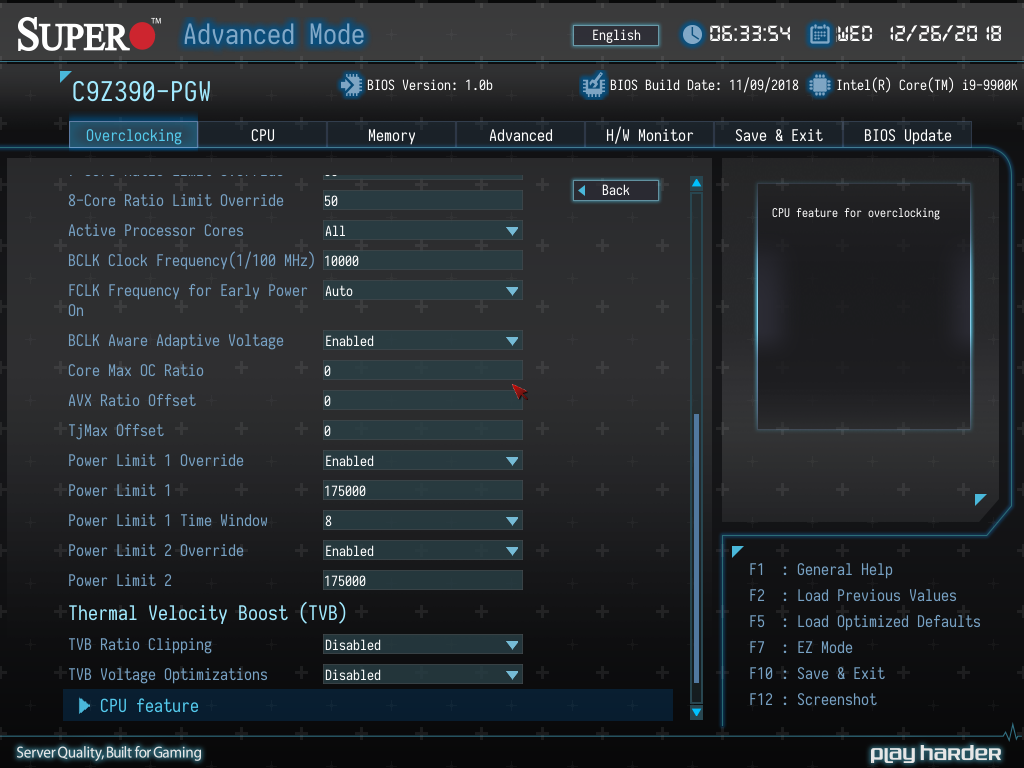

Le BIOS de cette C9ZP390-PGW est particulièrement complet, surtout du côté du processeur et des timings mémoires. Outre une parfaite compatibilité XMP avec nos différents kits (attention toutefois à utiliser les ports DIMM 2 et 4 en priorité), il sera ainsi possible de régler aux petits oignons tous les paramètres de tensions et les limites de puissance… pourvu que vous surviviez aux bugs !
Il nous est en effet régulièrement arrivé de complètement bloquer la carte lors d’un redémarrage, voire à “planter” l’afficheur de diagnostic (et d’éteindre les diodes RGB par la même occasion), un comble ! On aurait apprécié un mode de sauvetage permettant de redémarrer sur des paramètres surs sans être obligé à chaque fois de réinitialiser complètement le BIOS. Autre surprise désagréable, certains réglages s’obstinent à modifier de leur propre chef certaines tensions : il faut alors s’y reprendre à deux fois pour tout vérifier afin de ne pas risquer de griller son CPU…
Le BIOS (la suite)

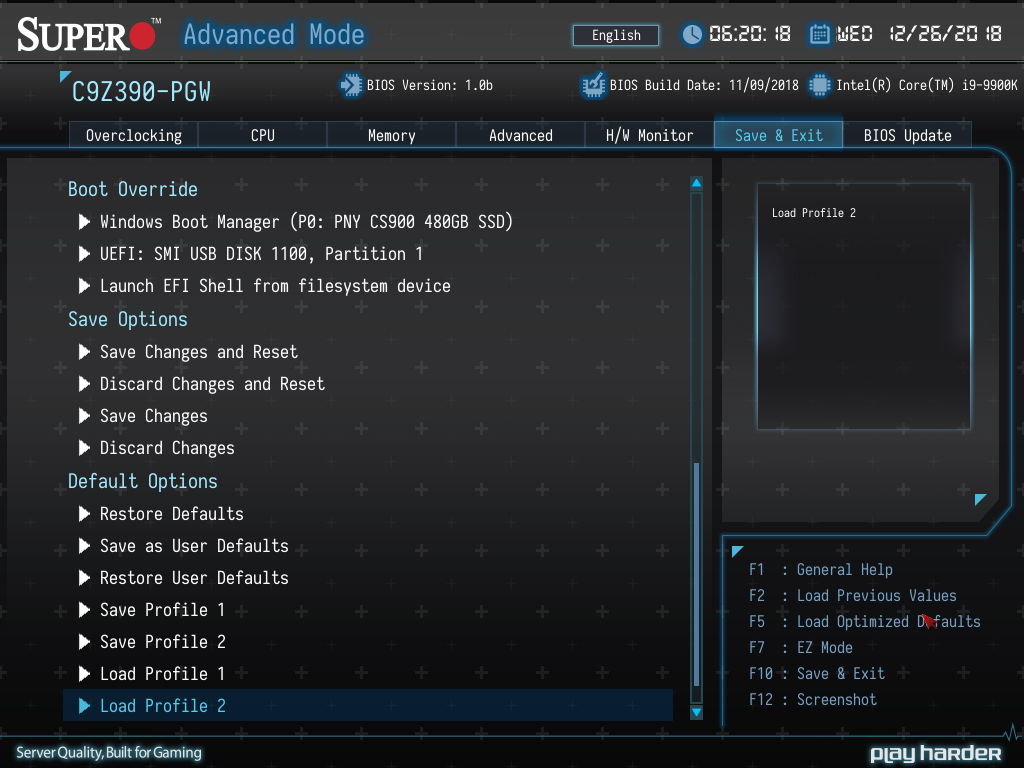

Le reste des paramètres accessibles dans le BIOS sont classiques, mais l’ensemble est plutôt complet.
Températures @stock
Maintenant que nous avons fait le tour du propriétaire, voyons comment se comporte cette C9Z390-PGW une fois stressée. Pour cela, nous avons lancé un classique Prime95 (avec AVX) sur notre Core i9-9900K aux fréquences d’usine. Il s’agit d’une situation extrême, mais justement, nous cherchons à mesurer le performances et la qualité de l’étage d’alimentation.
Rappelons que dans sa configuration d’origine, le Core i9-9900K a une limite PL1 fixée à 95W (soit son TDP), mais peut grimper plus haut pendant quelques secondes, typiquement 119W (PL2 = 1,25 x PL1) pendant 8 secondes. La carte mère fixe toutefois la limite PL2 plus haut par défaut, à 210W. Nous allons donc conserver ce réglage puisqu’il provient du constructeur.
A sa fréquence de base et avec une consommation stabilisée à 95W au bout de quelques secondes, les VRM sont déjà plutôt chauds puisqu’ils atteignent 75 degrés. Mais deux autres détails sont également intéressants à remarquer : le radiateur au dessus du contrôleur 10Gbps est déjà à plus de 50°C alors que nous ne l’utilisons pas, et surtout le radiateur du pont PEX atteint 75°C, ce qui signifie que la puce elle-même est plus chaude encore. Problème, ce radiateur est proche du premier slot PCIe, et cette source de chaleur est mal placée si l’on souhaite ajouter une carte graphique sur ce port…
Températures OC (5 GHz)
Voyons maintenant comment se comporte la carte mère avec un Core i9-9900K overclocké. Notre exemplaire de pré-série est plutôt docile puisqu’il accepte 5,5 GHz sans broncher, mais nous allons nous contenter d’une fréquence de 5 GHz sur tous ses coeurs. Et vous allez voir que ce sera déjà bien trop à supporter pour l’étage d’alimentation…
En jouant sur les limites PL1 et PL2, il est possible de définir une consommation maximale pour le processeur. Nous avons donc réalisé plusieurs tests de 50W à 225W, par paliers de 25W. Inutile de tourner autour du pot : avec une consommation de 175W ou plus, l’étage d’alimentation déclare forfait. En atteignant la barre des 100°C, il force en effet le processeur à réduire sa consommation, et donc sa fréquence. Notez d’ailleurs qu’à aucun moment le processeur n’a pu atteindre les 5 GHz, toujours limité par la puissance disponible (et non par sa température) : pour rappel, nous avions d’ailleurs relevé une consommation de 238 watts sous Prime95 lors de notre test du 9900K, lorsque celui-ci était overclocké à 5 GHz.
SuperMicro indique que la C9Z390-PGW supporte des processeurs avec un TDP maximal de 140W. En lisant la courbe du premier graphique, on s’aperçoit qu’avec une telle consommation les VRM seront aux environs des 90°C, une température plus que limite. En d’autres termes, l’étage d’alimentation est adapté aux processeurs avec un TDP de 95W, en prenant en compte son Turbo de quelques secondes, mais la C9Z390-PGW frustrera les gros overclockeurs avides de watts et de GHz.
